Aprašymas
Elegantiškas ir galingas savaime užsidarantis vyris, skirtas 180° vartams. Puikiai tinka iki 150 kg sveriantiems ir 1500 mm pločio vartams. Jame įrengtas dvigubas guolis, užtikrinantis išskirtinį funkcionalumą. Aktyvi šiluminė sistema užtikrina pastovų uždarymo greitį, kuriam neturi įtakos oro sąlygos. Į komplektą įeina „Dino” vyris. Jei naudosite apvalius vartelių stulpus, rekomenduojame įsigyti CLB-MAMMOTH laikiklį.
Pagrindiniai patobulinimai naujoje versijoje:
- Naujas montavimas iš priekinės pusės su reversiniu gręžimu (kairė / dešinė)

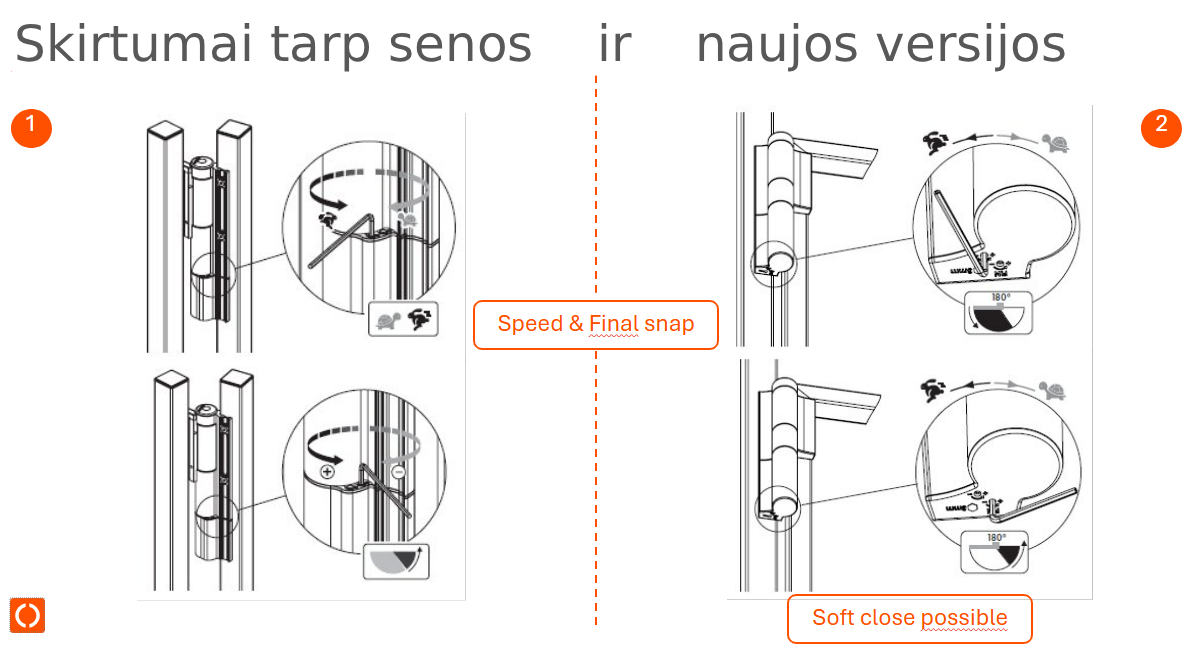

- Naujas galutinio užsidarymo greičio nustatymas, reguliuojamas atskirai nuo uždarymo greičio
- Savaime užsidarantis lankstas su patentuota hidrauline amortizacija
- Estetiškas dizainas
- Milteliais dengtas aliuminio korpusas
- Uždarymo greičiui neturi įtakos temperatūros pokyčiai
- Lengva atidaryti: Didž. 16 Nm
- Atsparus vandalizmui
- Skirta į kairę ir į dešinę atidaromiems vartams
- Lengvas montavimas naudojant „Quick-Fix

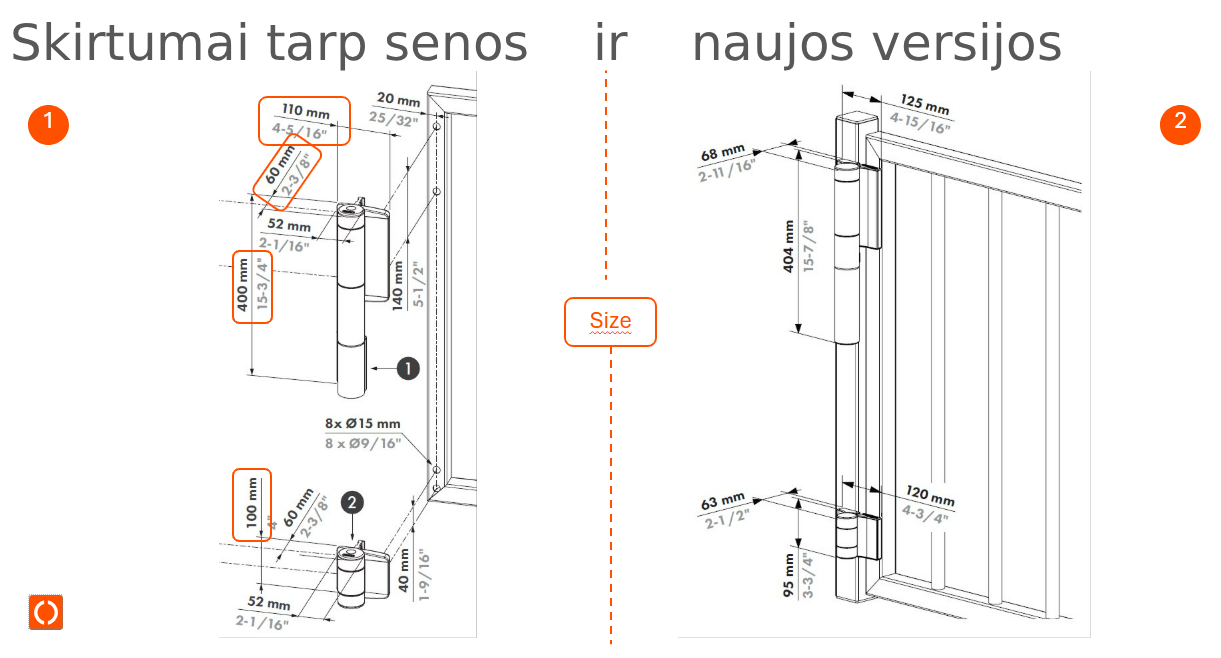

- Reguliuojamas pagal 2 matmenis (2 x 20 mm)
VEIKLUMAS
Vartų pritraukėjęs specialiai pagamintas naudoti lauke (IP69).
Užtikrinta, kad hidraulinis slopinimas tinkamai veiktų bet kokiomis temperatūros sąlygomis be jokių vasaros ar žiemos reguliavimų, matuojant 90° atsidarymo kampu. Alyvos klampumas neturi turėti įtakos vartų uždarymo įtaiso veikimui.
Uždarymo trukmė 70 °C temperatūroje (vasarą) turi būti ne trumpesnė kaip 10 sekundžių.
Uždarymo laikas turi būti ne ilgesnis kaip 30 sekundžių esant -30 laipsnių Celsijaus temperatūrai (žiemą).
Vartų pritraukėjęs/vyris išbandytas 500 000 atidarymo/uždarymo judesių.
Uždarymo įtaiso nereikia prižiūrėti (nereikia nei tepti, nei papildyti alyva).
Gamintojas suteikia 3 metų garantiją.
ĮRENGIMAS

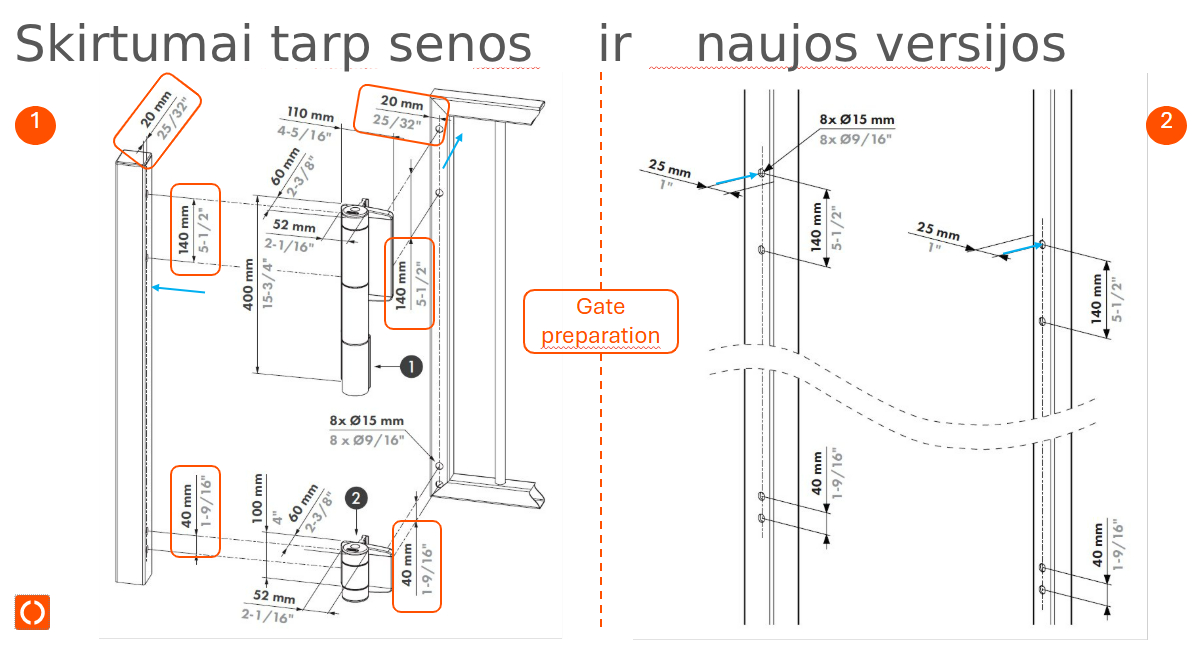

Galima montuoti ant ne mažesnių kaip 40 mm (1 37⁄64″) vartų profilių, kurių medžiagos storis ne mažesnis kaip 2 mm (5/64″), 15 mm (5/8″) angose, iš anksto išgręžtose pagal gręžimo šabloną.
Armatūra turi turėti iš anksto sumontuotas tvirtinimo detales (be suvirinimo) su nerūdijančiojo plieno varžtais. Visi tvirtinimo laikikliai turi būti pateikiami kartu su gaminiu.
Tą patį pritraukėją turi būti galima naudoti ir kairės, ir dešinės pusės vartams.
Nereikia naudoti vartų ribotuvo, kad būtų apribotas atidarymo kampas.
Montuotojui turi būti pateiktas 3D montavimo aiškinamasis vaizdo įrašas, padedantis montuotojui.
Montuotojui turi būti pateikti gręžimo šablonai.
Kad būtų galima teisingai įrengti, rekomenduojama naudoti papildomą gręžimo stendą.
MEDŽIAGOS
Mechanizmas pagamintas iš nerūdijančio plieno ir aliuminio komponentų.
Mechanizmo korpusas pagamintas iš ekstruzinio, milteliniu būdu dažyto aliuminio (be šlapio dažymo ar anodavimo). Miltelinis dažymas turi atitikti Qualicoat standartus.
Vartų uždarymo mechanizmas atsparus 500 valandų druskos purškimo korozijai pagal ISO9227 standartą.
Vartų uždarymo įtaisas turi būti visiškai atsparus atmosferos poveikiui ir dulkėms.
Vartų uždarymo įtaisas turi būti 500 valandų atsparus UV spinduliams, kad nepakeistų spalvos.
Instrukcija PDF (sena versija MAMMOTH)
Instrukcija PDF (nauja versija MAMMOTH-2)
